Systemy GALVO

System GALVO

Nie licząc rodzaju źródła, dostępne są na rynku dwa główne typy laserów; system galvo, oraz system ploterowy (flatbed). Najważniejszymi różnicami między wymienionymi systemami jest sposób prowadzenia wiązki, szybkość pracy urządzenia, oraz rozmiary pola roboczego.

Posiadamy w naszej ofercie obydwa rozwiązania, dodatkowo rozszerzone o rodzaj źródła (CO2, Fiber, YAG)

Wady i zalety

W systemie ploterowym za prowadzenie wiązki odpowiada system luster umieszczonych w odpowiednich miejscach, oraz karetka, która porusza się po całym polu roboczym za pomocą silników X i Y.

Zaletą systemu ploterowago są duże pola robocze, dzięki czemu możemy obrabiać większe materiały, jednocześnie zachowując idealny kąt padania wiązki w każdym obszarze urządzenia.

Wadą ploterów jest szybkość z jaką obrabiamy materiał. Dostarczanie wiązki za pomocą ruchomej karetki, sprawia że czas grawerowania wydłuża się o czas przejazdu karetki, oraz czas potrzebny do wyhamowania jej oraz ponownego rozpędzenia.
System galvo za dostarczenie wiązki odpowiadają dwa lusterka umieszczone na błyskawicznie poruszających się silnikach galwanometrycznych umieszczonych w nieruchomej głowicy skanującej. Rozwiązanie to sprawia że lasery w systemie galvo, w zależności od obrabianego materiału, potrafią być 80 razy szybsze od ploterów.

Wadą systemu galvo jest niewielkie pole robocze, zależne od zamontowanej soczewki. Najczęstszą soczewką (standardową) jest 110x110mm, oraz 150x150mm. Największe na rynku pole robocze w tego typu rozwiązaniu, do precyzyjnego znakowania posiada Epilog G2, wynosi ono 609x609mm.

Lasery Fiber i Epilog Fusion - Przykładowa praca

Poniżej, na przykładzie maszyn Epilog'a, pokazujemy czym w praktyce różnią się oba rozwiązania. Dla przykładu pracy systemu galvo wykorzystaliśmy filmik z urządzeniem Epilog G2 - w tym przypadku jest to Fiber (w systemie galvo występują też lasery z źródłem CO2), natomiast dla przykładu pracy plotera, użyliśmy Epilog Fusion z źródłem CO2 (Fusion występuje również jako hybryda z źródłem CO2 i Fiber)

Epilog G2
system galvo

Epilog Fusion 32
system ploterowy

Znakowarki w naszej ofercie

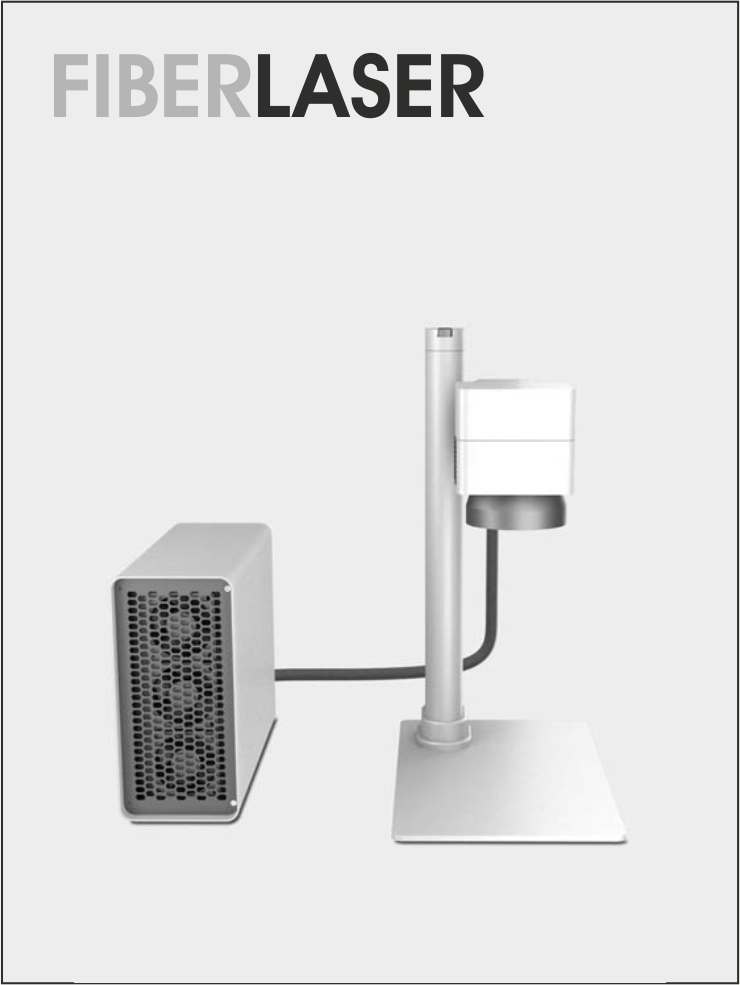

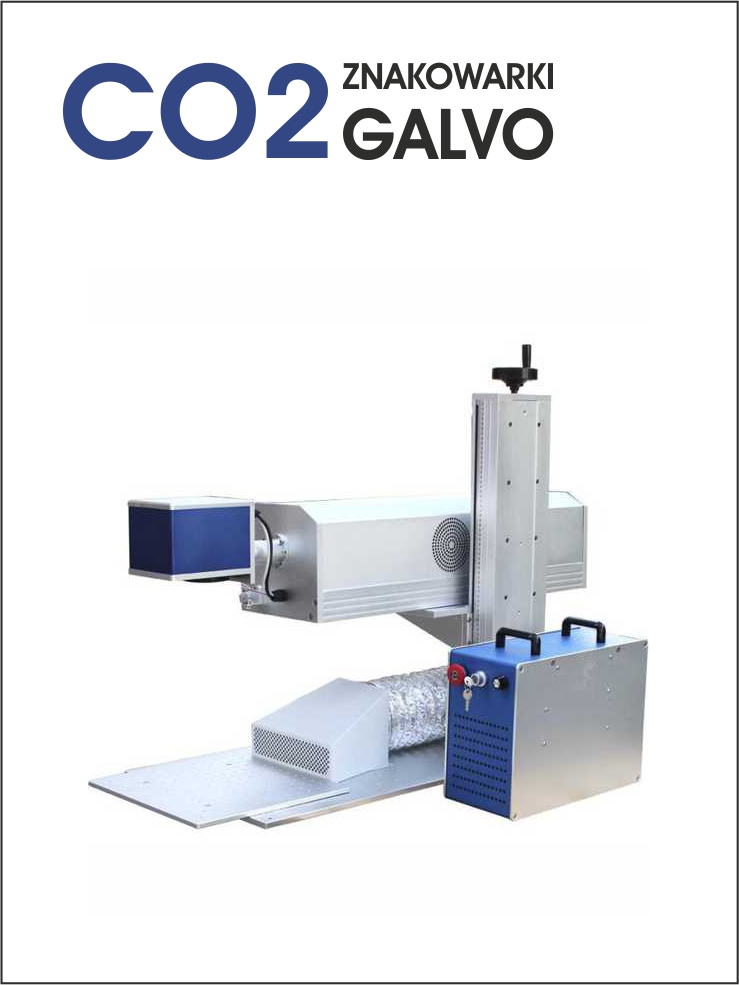

W naszej ofercie posiadamy znakowarki laserowe z różnymi źródłami światła: CO2, FIber, YAG. Są to urządzenia zarówno budżetowe, jak i czołowych światowych producentów.
